J41P不銹鋼氧氣截止閥
- 質量穩(wěn)定：實行全過程質量監(jiān)控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區(qū)新洲路222號
不銹鋼氧氣截止閥(Jy41W-40) 材料表
| 公稱通徑 DN | D | D1 | D2 | L | D0 | H1 | H2 | Z-φ | 重量 KG |
| mm | |||||||||
| 25 | 115 | 85 | 65 | 160 | 120 | 286 | 309 | 44 | |
| 32 | 135 | 100 | 78 | 180 | 160 | 290 | 319 | 48 | |
| 40 | 145 | 110 | 85 | 200 | 160 | 289 | 314 | 48 | |
| 50 | 160 | 125 | 100 | 230 | 160 | 292 | 321 | 48 | |
| 65 | 180 | 145 | 120 | 290 | 200 | 356 | 391 | 88 | |
| 80 | 195 | 160 | 135 | 310 | 200 | 361 | 403 | 88 | |
| 100 | 230 | 190 | 160 | 350 | 280 | 413 | 465 | 8-23 | |
| 125 | 270 | 220 | 188 | 400 | 320 | 482 | 547 | 8-25 | |
| 150 | 300 | 250 | 218 | 480 | 400 | 588 | 673 | 8-25 | |
| 200 | 375 | 320 | 282 | 600 | 400 | 679 | 798 | 12-30 | |
| 250 | 445 | 385 | 345 | 650 | 450 | 792 | 920 | 12-34 | |
| 300 | 510 | 450 | 408 | 750 | 500 | 900 | 1210 | 16-34 | |
| 350 | 570 | 510 | 465 | 850 | 640 | 1130 | 1300 | 16-34 | |
| 400 | 655 | 585 | 535 | 950 | 800 | 1570 | 1570 | 16-41 | |
| 500 | 755 | 670 | 612 | 1150 | 900 | 1850 | 1850 | 20-48 | |
不銹鋼氧氣截止閥(Jy41w6P) 材料表
| 公稱通徑 DG（mm) | 尺寸（mm) | |||||||||
| L | D | D1 | D2 | b | Z-φd | D3 | H | H1 | D0 | |
| 15 | 130 | 95 | 65 | 45 | 16 | 44 | 82 | 218 | 228 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16 | 44 | 95 | 258 | 272 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16 | 44 | 98 | 275 | 292 | 160 |
| 32 | 190 | 135 | 100 | 78 | 18 | 48 | 120 | 282 | 308 | 160 |
| 40 | 200 | 145 | 110 | 85 | 18 | 48 | 135 | 330 | 354 | 200 |
| 50 | 230 | 160 | 125 | 100 | 18 | 48 | 150 | 350 | 380 | 240 |
| 65 | 290 | 180 | 145 | 120 | 18 | 48 | 175 | 400 | 428 | 280 |
| 80 | 310 | 195 | 160 | 135 | 20 | 88 | 190 | 355 | 390 | 240 |
| 100 | 350 | 215 | 180 | 155 | 20 | 88 | 210 | 415 | 460 | 280 |
| 125 | 400 | 245 | 210 | 185 | 22 | 88 | 250 | 460 | 520 | 320 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 300 | 510 | 580 | 360 |

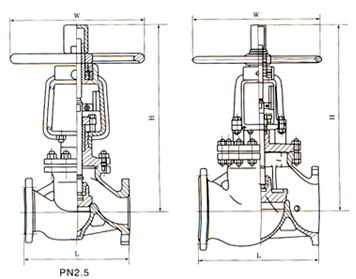

產品結構
